Equilibrage nourrice
Les nourrices pour plancher chauffant servent à équilibrer la vitesse du fluide dans chaque circuit.
Le déséquilibrage des nourrices de plancher chauffant est la principale cause des perturbations de votre confort.
L’embouage accentue au fur et a mesure du temps les problèmes de circulation jusqu’à boucher des circuits.
-

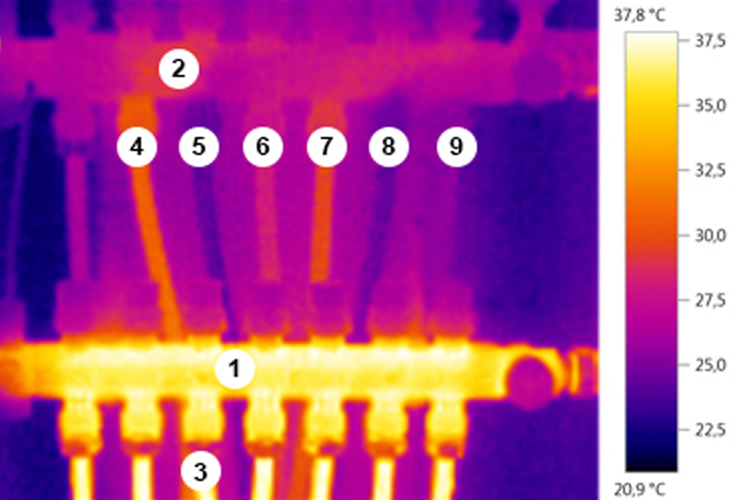

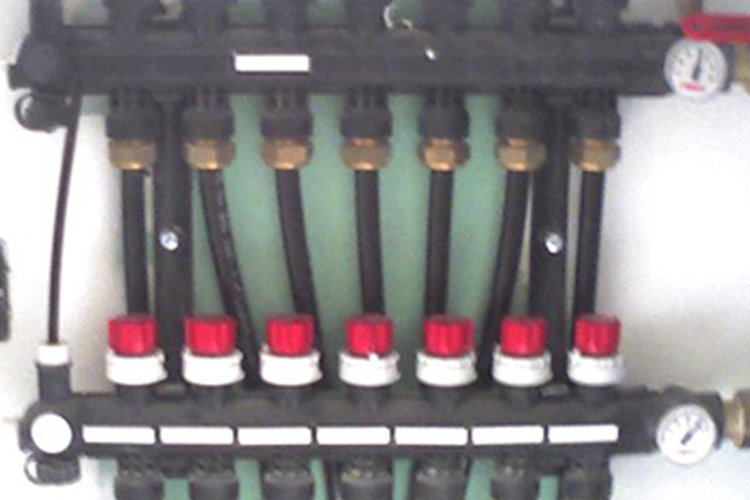

Exemple d'une nourrice déséquilibrée
1- Départ Nourrice
2- Retour nourrice
3- Départ des boucles
4- Retour circuit 2 avec une vitesse de fluide très importante
5- Retour circuit 3 froid donc vitesse de circulation très faible
6- Retour circuit 4 réglage correct
7- Retour circuit 5 vitesse de circulation trop importante
8- Retour circuit 6 froid donc vitesse de circulation très faible
9- Retour circuit 7 aucune circulation
En conclusion le réglage des nourrices permet de conserver un débit constant sur chaque boucle en fonction de ces pertes de charges. Ceci est primordial pour conserver une température égale dans toutes les pièces.
Le but étant d’avoir la même vitesse de circulation dans chaque boucle. L’eau comme l’électricité décidera de prendre le chemin le plus court dans tous les cas.
La longueur du circuit est proportionnelle à la quantité de boucles donc la perte de charge sera aussi proportionnelle à la longueur.
Plus un circuit est long, plus la vanne sera ouverte afin de compenser le ralentissement d’eau dans les
courbes du plancher chauffant
Plus un circuit sera court plus la vanne sera fermée afin de ralentir la vitesse du fluide car il sera moins freiné dans les courbes.
La présence des plans d’installations du fabricant ou de l’installateur du plancher est fortement conseillée pour connaitre les longueurs de circuit installés dans le sol.

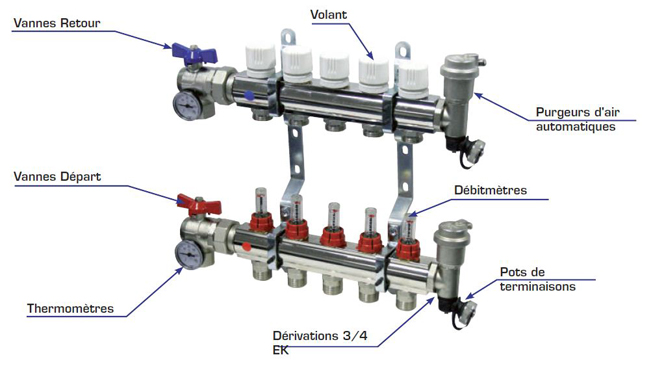

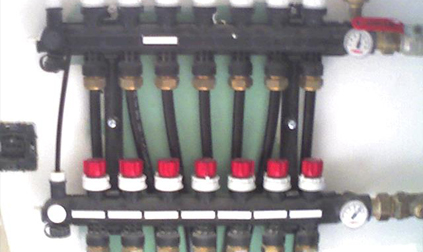

Montage d'un collecteur de plancher chauffant
